Règles de remplacement des commutateurs
Règles à respecter pour l'étude
- Si une interface est éteinte, je ne dois pas la prendre en compte
- Si une interface est connectée, je dois la prendre en compte
- Si une interface correspond à un VLAN ou interface virtuelle, elle ne fait pas partie des interfaces physiques donc je ne la prends pas en compte
- Prévoir au moins 20% de ports supplémentaires disponibles pour l'évolutivité
Je commence donc par regarder les interfaces connectées à chaque commutateur directement sur Spectrum, qui me permet de voir l'historique des interfaces ainsi que de voir si elles sont éteintes, allumées, ou désactivées.

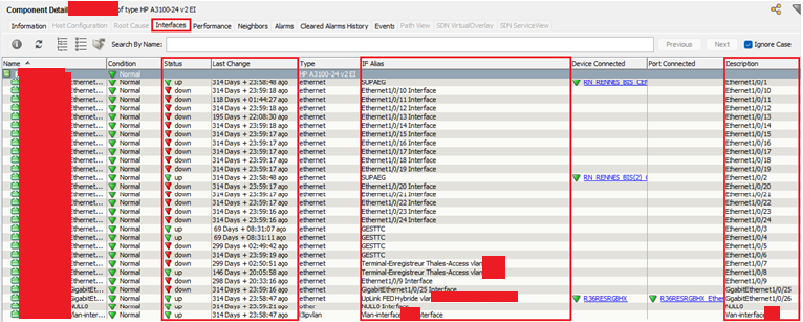

Exemple sur l'un des commutateurs, de l'onglet "Interfaces" dans Spectrum permettant d'analyser l'utilisation des ports du commutateur
Les informations qui m'intéressent sont : la dernière modification sur le port, si le port est éteint/allumé/désactivé, son IF Alias (description de l'utilité), et sa description pour savoir de quelle interface physique ou virtuelle il s'agit.
Catalogue des équipements Huawei disponibles
J'ai une liste qui recense tous les matériels Huawei qui sont disponibles à l'achat par l'entreprise, car il y a un contrat d'entreprise entre Huawei et la SNCF Réseau qui permet des prix réduits sur les équipements Huawei.
Je vais choisir les commutateurs en fonction du nombre d'interfaces utilisées sur les anciens, et également en fonction du prix. Par exemple, si je dois prendre un commutateur 48 ports, mais que cela revient moins cher de prendre l'équivalent en deux commutateurs 24 ports et 8 ou 12 ports, alors je devrais privilégier l'achat de deux commutateurs.

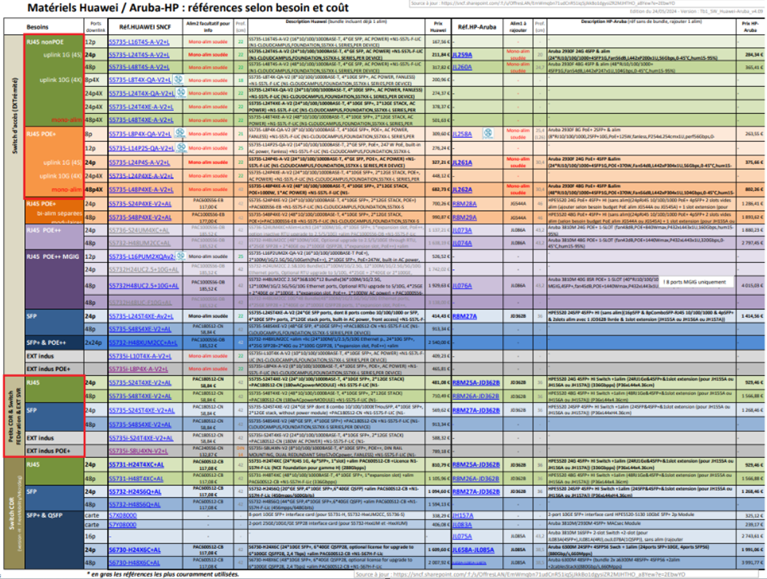

Liste des matériels Huawei disponibles à l'achat avec contrat SNCF Réseau
Les parties qui vont m'intéresser dans ce tableau sont :
• Switchs d'accès (Extrémité) : sous-parties RJ45 nonPOE et RJ45 POE+
• Petits CDR & Switch Fédération & EXT SVR : pour changer le commutateur fédérateur
Étude de remplacement - Exemples concrets
Baie 2 - Commutateur HP 3100-24 v2
Type : Extrémité
PoE requis : Non
Choix final : Huawei S5735-L16T4S-A-V2+L (12 ports)
→ 5 ports utilisés + 7 ports disponibles (plus de 20% de marge)
Baie 4 - Commutateur HP A3100-24 v2
Type : Extrémité
PoE requis : Non (équipements ToIP avec alimentation propre)
Choix final : Huawei S5735-L16T4S-A-V2+L (12 ports)
→ 6 ports utilisés + 6 ports disponibles
Baie 3 - Commutateur Fédérateur H3C S3610-28P
Type : Fédérateur
Problème identifié : Équipements d'extrémité branchés sur un fédérateur
Choix final : Huawei S5735-S24T4XE-V2+AL (24 ports)
→ 4 ports utilisés pour liens fédérateur + large marge d'évolution
→ Les 8 équipements d'extrémité seront déplacés vers le commutateur d'extrémité de la même baie
Baie 3 - Commutateur Extrémité HP A3100-48 v2
Type : Extrémité
PoE requis : Oui (pour bornes WiFi)
Choix final : Huawei S5735-24P4S-A-V2+L (24 ports PoE+)
→ 14 ports utilisés + 10 ports disponibles
→ Support PoE+ pour alimenter les bornes WiFi
→ Uplink 1G suffisant (plus économique que 10G)
Schéma réseau cible final
J'ai réalisé un schéma réseau complet sur Visio avec toutes les modifications des commutateurs H3C et HP vers des commutateurs Huawei. Ce schéma servira de référence pour la migration technique.

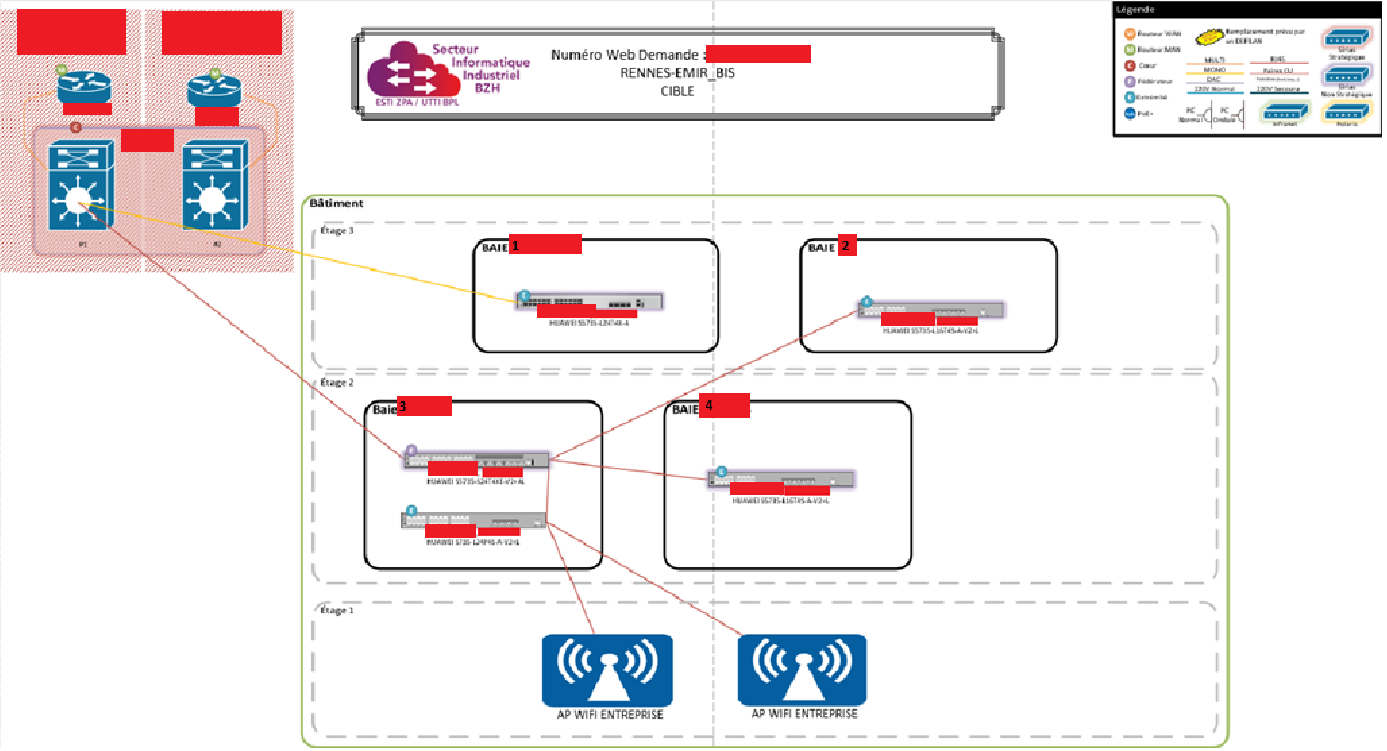

Schéma réseau cible réalisé sur Visio - Infrastructure APRÈS le remplacement par les commutateurs Huawei
Commutateurs remplacés :
• 3 commutateurs d'extrémité HP → Huawei
• 1 commutateur fédérateur H3C → Huawei
• Optimisation de l'architecture (déplacement des équipements d'extrémité)
• Ajout du support PoE pour les bornes WiFi
