Objectif de la mission
Réaliser une étude technique complète pour le remplacement de tous les commutateurs
HP et H3C par du matériel Huawei dans l'infrastructure réseau SNCF de Bretagne.
Partie 1 : Analyse de l'infrastructure actuelle et réalisation du schéma réseau source sur Visio.
Les 3 types de commutateurs
Il existe 3 types de commutateurs dans une architecture réseau hiérarchique :
🔵 Cœur de réseau
C'est le cœur de l'infrastructure. Il assure la connectivité à très haut débit entre les différents segments du réseau. Il constitue la colonne vertébrale de l'architecture.
🟡 Fédérateur
Il fait le lien entre le cœur de réseau et les commutateurs d'extrémité. Il agrège le trafic et assure la distribution vers les différentes zones du réseau.
🟢 Extrémité
Connecte directement les utilisateurs finaux tels que les PC, imprimantes, téléphones IP. Le commutateur d'extrémité peut fournir le PoE (Power over Ethernet) selon ses caractéristiques.

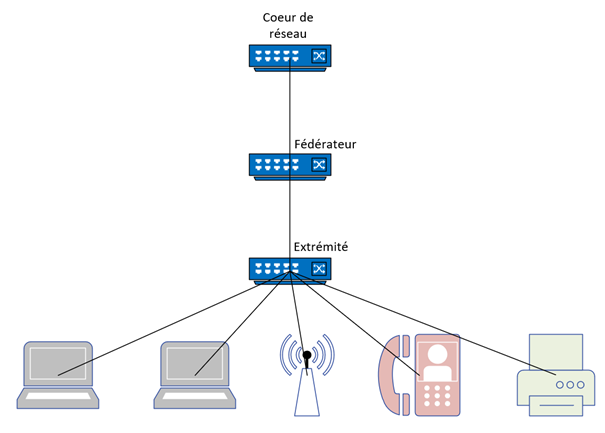

Schéma illustrant l'architecture réseau hiérarchique : cœur de réseau, fédérateur et extrémité
Cette architecture hiérarchique permet une meilleure gestion du trafic, une maintenance simplifiée et une évolutivité optimale de l'infrastructure réseau.
Analyse de l'infrastructure avec Spectrum
Spectrum est l'outil utilisé par le service ESTI Bretagne qui permet de visualiser toute l'infrastructure réseau de tous les sites et équipements réseaux SNCF en Bretagne.
Fonctionnement de Spectrum :
• Si un équipement est fonctionnel, il sera affiché en vert
• Si un équipement ne répond plus aux demandes réseau, il sera affiché en rouge

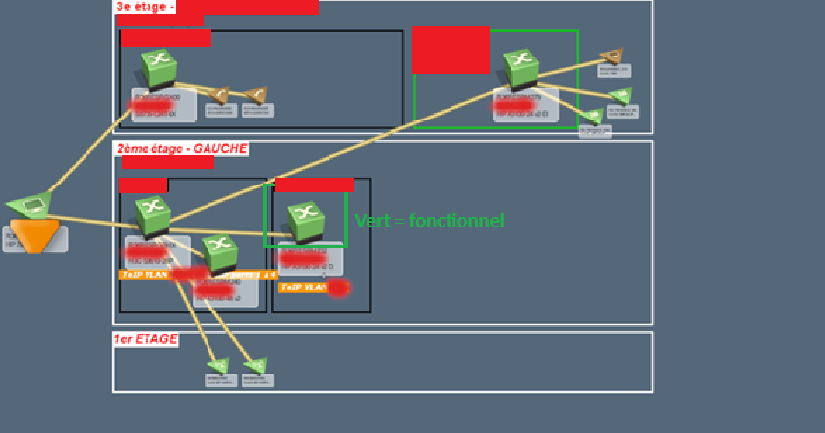

Infrastructure réseau de mon étude de remplacement (Rennes-EMIR_BIS) - Equipements fonctionnels (vert)
J'ai dû analyser l'infrastructure réseau de Spectrum ci-dessus concernant la mission de changement que je dois réaliser. Lorsqu'un équipement ne répond plus aux demandes réseau et n'est plus détecté, il est affiché en rouge.

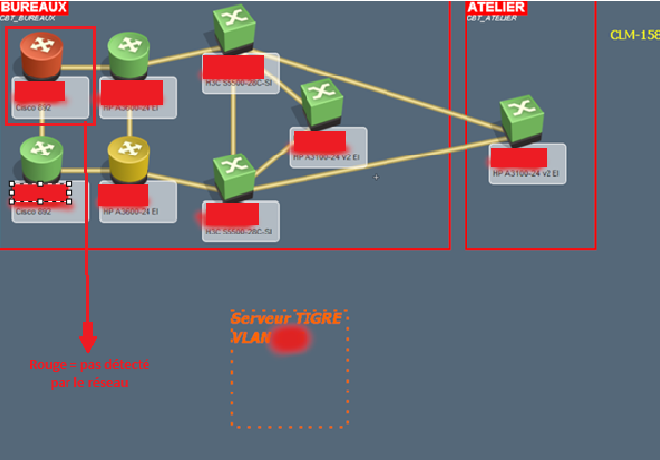

Infrastructure réseau des locaux SNCF au Groupe PSA - Routeur en panne (rouge)
Cette infrastructure correspond aux locaux SNCF au Groupe PSA. L'équipement en rouge est un routeur
qui ne permet plus de donner la connexion. Les techniciens SFR ont finalement trouvé la source du problème :
le sol a été creusé pour un chantier et un énorme regroupement de câbles a été sectionné, impactant également
le site de la halte ferroviaire de Saint-Jacques de la Lande.
L'équipement juste en dessous du routeur est un routeur de secours qui reçoit la connexion
Internet d'une ligne de câbles différente (assurée par SFR) et permet donc de toujours garantir une connexion
réseau à tous les équipements de ces locaux.
Réalisation du schéma réseau source sur Visio
Sur le schéma réseau Visio que je dois réaliser, je n'ai pas besoin de mettre les petits équipements, je dois seulement indiquer les bornes WiFi du premier étage et les commutateurs.
Avec les formes Visio que j'ai reçues, il y a toutes les marques de commutateurs présentes dans l'entreprise ainsi que les modèles. Sur le schéma réseau, il y aura donc des commutateurs H3C, HP et Huawei.
But du schéma : Réaliser un remplacement des commutateurs autres que Huawei (H3C et HP) vers des commutateurs Huawei, tout en optimisant les coûts et les performances.
Légende Visio
J'ai dû analyser de quels types de commutateurs il s'agit parmi les 3 types, puis renseigner sur les commutateurs du schéma leur type, ainsi que s'ils fournissent le PoE. J'ai également relié les commutateurs et équipements à l'aide de câbles RJ45 ou en fibre monomode.

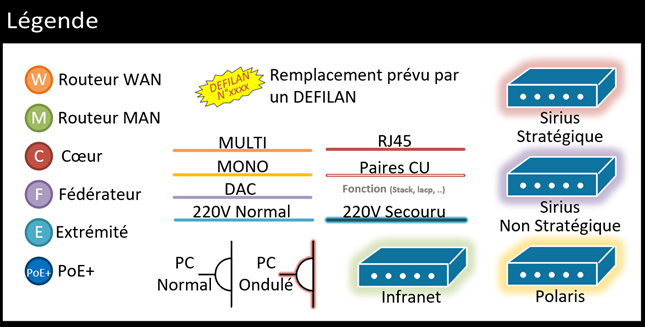

Légende des symboles Visio utilisée pour la réalisation du schéma réseau
C'est une légende qui existe pour tous les schémas réseaux réalisés dans le service donc je ne vais pas utiliser tout son contenu mais seulement les informations qui me concernent. Tous les commutateurs de mon schéma sont des Sirius non stratégiques.
Schéma réseau source
J'ai donc pu commencer la réalisation du schéma réseau, en ajoutant d'abord les bons modèles de commutateurs par rapport à l'infrastructure réseau de Spectrum. Il faut renseigner les bonnes IP dans la description des commutateurs (cachées à la demande de l'entreprise), puis indiquer si le commutateur est fédérateur, extrémité ou cœur de réseau, et préciser s'il est PoE.

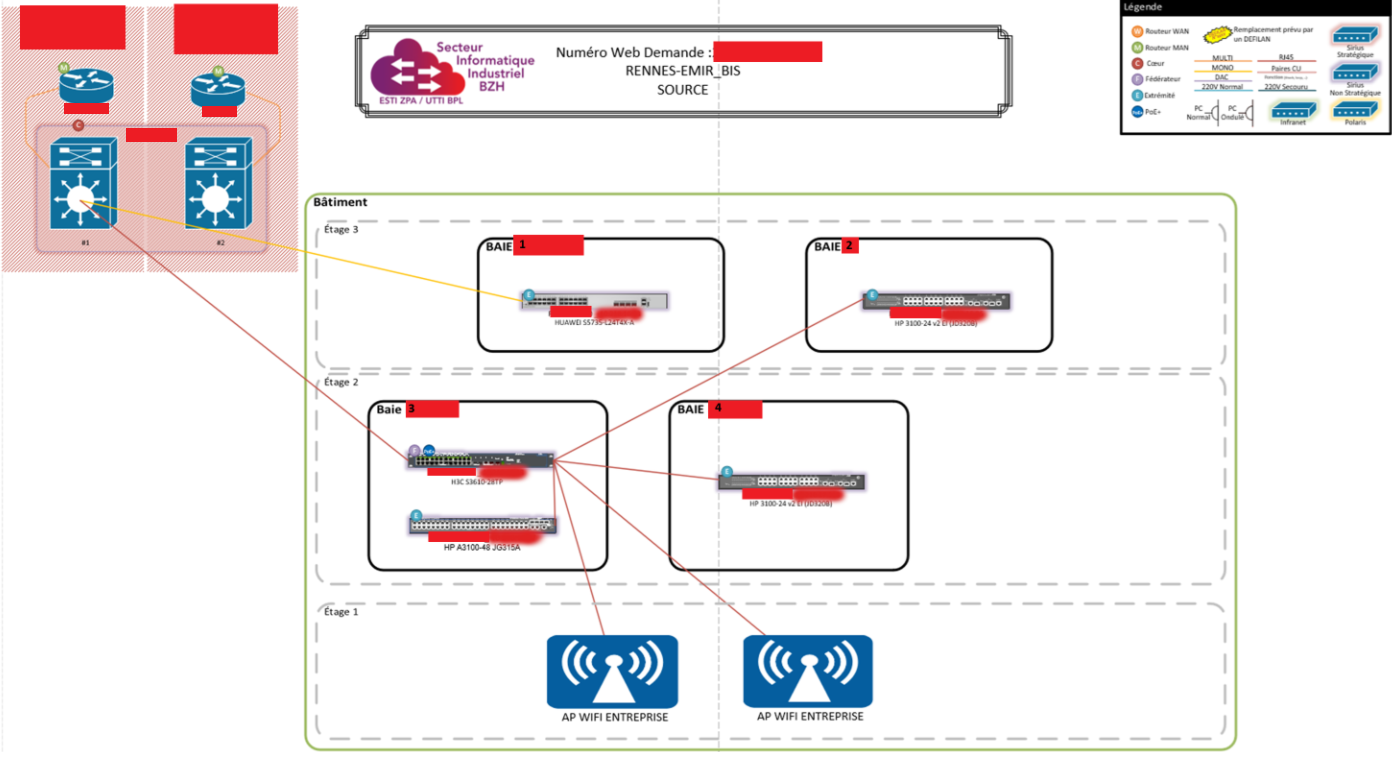

Schéma réseau source réalisé sur Visio - Infrastructure AVANT le remplacement des commutateurs
Une fois tous les équipements ajoutés sur le schéma réseau, j'ai relié les commutateurs et équipements annexes entre eux via les câbles correspondants à l'infrastructure réseau. Sur ce schéma, il y a un câble fibre monomode entre le cœur de réseau et le commutateur de la baie AUTOCOM, puis tous les autres équipements sont reliés avec des câbles RJ45.
