Contexte de l'intervention
Nous avons reçu une demande afin de brasser une prise réseau RJ45 dans un bureau, à la suite de l'arrivée d'un nouvel employé, pour lui permettre une connexion filaire.
Dans un premier temps, je me rends donc sur site et je branche une sonde à la prise réseau 20 qui correspond à la prise que je dois brasser.
Localisation de la prise réseau
Branchement de la sonde

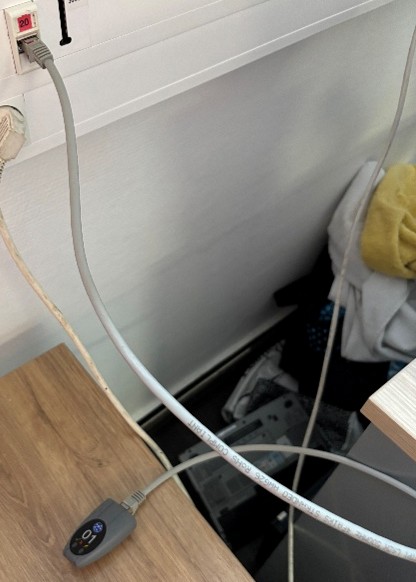

Branchement de la sonde sur la prise réseau murale du bureau
Je descends ensuite dans le local où se trouve la baie réseau du bâtiment, et je recherche une prise réseau 20 et je la branche à mon testeur afin de voir si ma sonde au bout est bien détectée, et c'est effectivement le cas.

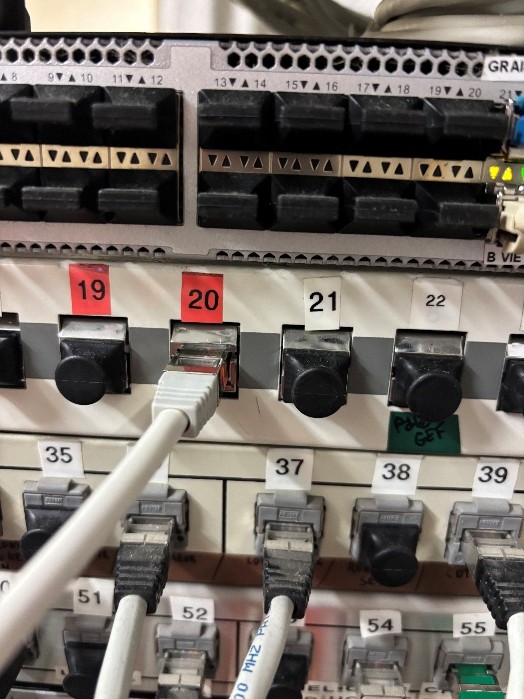

Panneau de brassage avec ports numérotés et testeur de câble

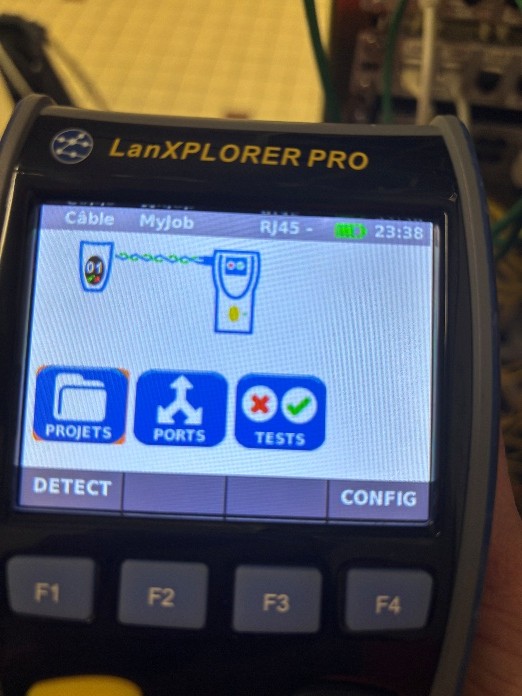

Le testeur confirme la détection du signal sur le port 20
Vérification de la configuration réseau
J'allume ensuite mon ordinateur, je me rends sur MobaXterm afin de prendre vérifier la configuration du port 28 du commutateur (commutateur 2 de ce stack, donc l'interface sera G2/0/28), où la prise sera brassée (j'ai choisi ce port car il s'agissait du seul port libre sur ce commutateur, cela aurait très bien pu être un autre port de disponible).

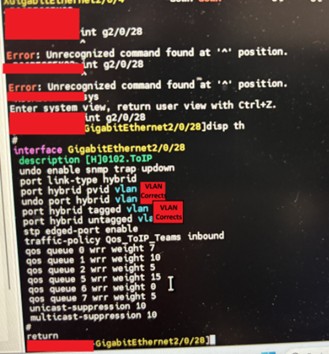

Vérification de la configuration du port G2/0/28 via MobaXterm
Configuration vérifiée : Le port G2/0/28 est bien configuré avec le bon VLAN et la sonde n'est pas détectée comme un équipement réseau au bout de cette prise réseau.
Branchement et tests de connexion
J'ai donc remarqué que l'interface était parfaitement configurée, je vais donc relier la prise réseau 20 à la prise 28 du commutateur 2 du stack (le voyant ne s'allume pas, car la sonde n'est pas détectée comme un équipement réseau au bout de cette prise réseau).

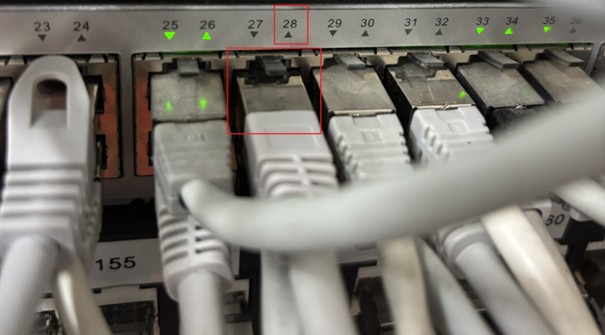

Connexion de la prise réseau 20 au port 28 du switch
Test de connexion
Pour finir, je remonte afin de tester que la prise soit bien brassée. Pour cela, je branche mon poste en câble Ethernet à la prise réseau 20 et je vérifie que je suis bien en connexion DHCP, afin de collecter une IP en cas de bonne configuration de l'interface, en faisant un « ipconfig » dans l'invite de commande, je remarque que je reçois bien une IP.

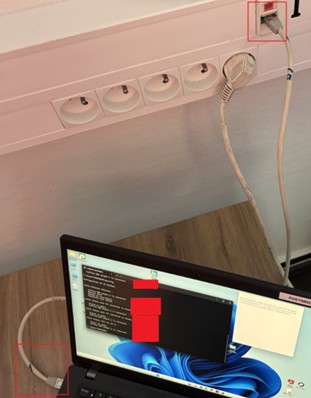

Vérification de l'attribution d'une adresse IP via DHCP
✓ Test concluant : La prise réseau est désormais opérationnelle. Le nouvel employé pourra se connecter au réseau de l'entreprise sans problème.
